| 型 式 | TEF-1000NC3(機前/機後) | TEF-1200NC3(機前/機後) | TEF-1400NC3(機前/機後) | TEF-1600NC3(機前/機後) |
| 適用成型機 | 350-450 噸 | 550-650 噸 | 650-850 噸 | 850-1000 噸 |
| 電源 | 220V±10%, 50/60HZ | |||
| 最大電流消耗 | 5A | |||
| 使用壓力 | 6kg/cm2 | |||
| 驅動方式 | 伺服馬達 | |||
| 上下行程 (Z軸) mm | 1000 | 1200 | 1400 | 1600 |
| 取物行程 (Y軸) mm | 620 | 740 | 860 | 980 |
| 橫向行程 (X軸) mm | 500 | 700 | 700 | 900 |
| 側姿 | 90° | |||
| 最大夾持重量 (包括治具重量) | 8kg | |||
| 空氣消耗 ℓ/min(ANR)( 壓力0.5MPa ) | 真空發生器 10 → 44 ℓ/min(ANR) or 真空發生器 15 → 100 ℓ/min(ANR) or 真空發生器 25 → 265 ℓ/min(ANR) | |||
| * "NC"：表伺服機種每分鐘的空氣消耗量為真空發生器之消耗量。"S"：表單臂，"D"：表雙臂，"A"：成品取出臂，"B"：表料頭取出臂。 |
| * 因為本公司不斷努力改進產品，所有規格及設計特性得以變更，恕不另行通知。 |

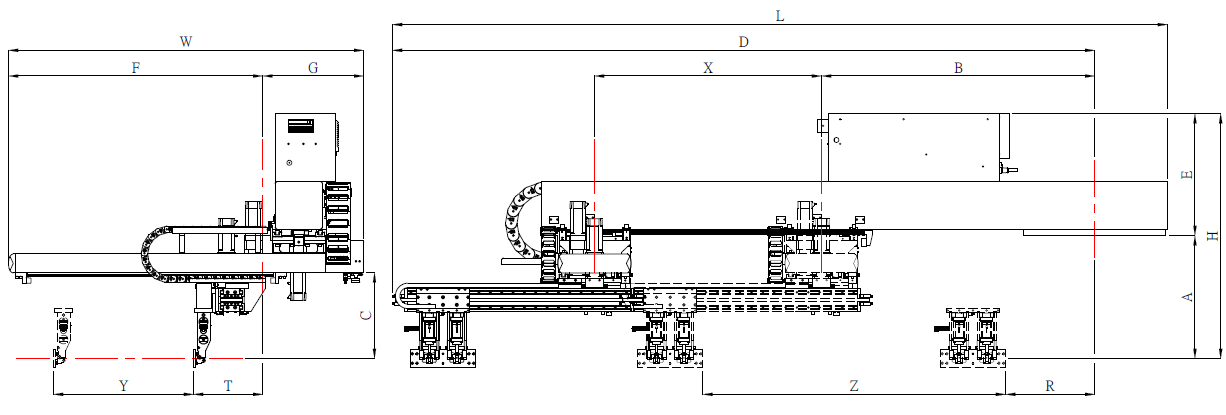

機械結構特性
